一、引言

在工业自动化与智能制造的复杂电磁环境中，电磁兼容性已成为衡量电力电子器件性能的关键指标。固态继电器作为电力控制系统的核心执行元件，其电磁兼容性水平直接影响整机系统的稳定性和可靠性。电磁干扰不仅可能导致固态继电器本身误动作，还可能通过传导或辐射途径影响周边敏感设备，造成系统级故障。

美国高登电气集团凭借其独创的“三重抗扰防护网”技术，在固态继电器的电磁兼容性设计领域构筑了核心技术壁垒。本文将从电磁干扰的产生机理、抗干扰设计技术、测试验证方法三个维度，系统解析固态继电器的电磁兼容性工程实践。

二、固态继电器的电磁干扰机理

2.1 电磁干扰的来源

固态继电器在工作过程中产生的电磁干扰主要来源于以下几个方面：

开关瞬态干扰：固态继电器的功率半导体在导通和关断瞬间，电压和电流的急剧变化（高dv/dt和di/dt）会产生宽频带的电磁辐射。这一干扰是固态继电器最主要的电磁发射源。

负载切换干扰：当固态继电器控制电感性负载（如电机、变压器）时，负载在关断瞬间会产生反电动势，形成电压尖峰，通过电源线传导至电网。

电源线传导干扰：固态继电器的内部开关电源或控制电路可能产生高频噪声，通过电源线向外传导。

2.2 干扰的传播途径

电磁干扰主要通过以下三种途径传播：

传导传播：干扰信号通过电源线、控制线等导体传播，影响同一电网或信号回路中的其他设备。

辐射传播：干扰信号以电磁波的形式通过空间辐射，影响周边敏感设备。

近场耦合：干扰信号通过电容耦合（电场）或电感耦合（磁场）进入邻近的电路或设备。

2.3 电磁干扰的影响后果

电磁干扰可能导致以下问题：

• 固态继电器误触发，导致设备非预期动作

• 控制信号畸变，影响系统控制精度

• 敏感测量设备读数异常，造成工艺偏差

• 通信中断，导致系统失控

• 产品无法通过电磁兼容认证，影响市场准入

三、抗干扰设计技术

3.1 电路级抗干扰设计

光耦隔离技术：固态继电器的核心隔离元件是光电耦合器。高登电气采用高隔离电压（≥5000Vrms）、高共模抑制比（CMR≥10kV/μs）的光耦产品，有效阻断控制端与负载端之间的干扰传播路径。

RC吸收电路：在固态继电器的输出端并联RC吸收电路，可以抑制负载关断时产生的电压尖峰，降低di/dt和dv/dt，减少电磁辐射。

浪涌吸收器：采用压敏电阻或瞬态电压抑制二极管（TVS），在电压尖峰超过设定阈值时快速导通，将过电压箝制在安全范围内。

滤波器设计：在电源输入端加入EMI滤波器，抑制传导干扰；在控制信号端加入低通滤波器，滤除高频噪声。

3.2 结构级抗干扰设计

三重抗扰防护网技术：高登电气独创的“单相双光耦、三相六光耦”设计，构建了多层次抗干扰防护体系：

• 第一重防护：输入端光耦隔离，阻断控制信号端的干扰侵入

• 第二重防护：输出端RC吸收电路与浪涌吸收器，抑制负载侧干扰

• 第三重防护：内部电路优化布局，降低近场耦合干扰

该技术使产品在复杂工业电网环境中的抗浪涌能力较行业标准提升3倍，故障率趋近于零。

屏蔽设计：在敏感电路区域增加金属屏蔽层，减少辐射干扰的发射与接收。高登电气的GSH翻盖款固态继电器采用独特的壳体结构，内置屏蔽设计，提升了电磁兼容性能。

PCB布局优化：通过合理的PCB布局，将高频信号线远离敏感模拟电路，减少近场耦合；采用多层板设计，提供完整的地平面，降低回路电感。

3.3 软件级抗干扰设计

对于智能固态继电器，软件层面的抗干扰设计同样重要：

数字滤波：对采样信号进行数字滤波处理，剔除尖峰干扰，提高测量精度。

看门狗定时器：当微控制器受到干扰导致程序跑飞时，看门狗定时器可自动复位系统，恢复正常运行。

冗余校验：对通信数据包进行CRC校验，确保数据在干扰环境下的传输可靠性。

四、电磁兼容性测试验证

4.1 电磁发射测试

电磁发射测试用于评估固态继电器对外部环境的干扰水平：

高登电气产品通过严格的电磁发射测试，确保不会对周边设备造成干扰。

4.2 电磁抗扰度测试

电磁抗扰度测试用于评估固态继电器在外部干扰环境下的耐受能力：

高登电气的“三重抗扰防护网”技术使其产品在严苛的电磁抗扰度测试中表现优异，抗浪涌能力较行业标准提升3倍。

4.3 极端环境下的电磁兼容验证

高登电气对产品进行了上万次极端环境模拟测试，验证其在-40℃至85℃温度范围、强辐射环境下的电磁兼容性能。产品通过了NASA航天级认证，证明其在最严苛环境下的可靠性。

五、应用场景的电磁兼容考量

5.1 半导体制造设备

半导体制造设备对电磁干扰极为敏感，微小的干扰都可能导致工艺偏差或良率下降。高登固态继电器凭借卓越的电磁兼容性能，在快速退火炉、刻蚀机、离子注入机等核心设备中得到广泛应用。

关键要求：温度控制精度±0.1℃，对周边敏感设备的干扰水平需控制在极低水平。

5.2 医疗设备

医疗设备对电磁兼容性的要求极为严格，需要确保设备在复杂的医院电磁环境中稳定运行，同时不干扰其他医疗设备。高登固态继电器的“三重抗扰防护网”技术，使其成为医疗设备的理想选择。

关键要求：符合IEC 60601-1-2医疗电气设备电磁兼容标准，对患者和操作者安全无影响。

5.3 新能源充电桩

充电桩部署在户外，面临复杂的电磁环境，同时大功率开关操作可能产生强干扰。高登为特斯拉等企业研发的定制化调压模块，在电磁兼容性方面表现优异，成为核心配套供应商。

关键要求：符合CISPR 11工业、科学和医疗设备电磁兼容标准，确保充电桩与周边设备共存。

5.4 航天与军工

航天与军工应用对电磁兼容性的要求达到最高等级，需要在强辐射、强干扰环境下保持零故障运行。高登电气为NASA定制研发的产品，经过上万次极端环境模拟测试，实现零故障运行。

关键要求：符合MIL-STD-461军用设备电磁兼容标准，在强电磁脉冲环境下仍能可靠运行。

六、电磁兼容性故障诊断与解决

6.1 常见电磁兼容性故障现象

• 控制信号误触发：固态继电器在无控制信号时自行导通

• 通信中断：智能固态继电器的通信接口受到干扰

• 温度测量异常：内置温度传感器读数受干扰波动

• 周边设备异常：固态继电器工作时影响周边敏感设备

6.2 故障排查步骤

1. 确认干扰源：使用频谱分析仪定位干扰频率和强度

2. 分析传播路径：判断干扰是通过传导还是辐射传播

3. 检查接地系统：确保接地良好，避免地环路

4. 验证滤波器效果：检查EMI滤波器是否正常工作

5. 评估屏蔽措施：检查屏蔽层是否完整接地

6.3 解决方案

七、未来发展趋势

7.1 宽禁带材料的电磁兼容性优势

碳化硅、氮化镓等宽禁带材料具有更快的开关速度，但也可能产生更高频率的电磁干扰。然而，其更高的开关速度允许使用更小的滤波元件，在优化设计后整体电磁兼容性能反而更优。高登电气正在研发基于宽禁带材料的新一代固态继电器，在保持低损耗的同时优化电磁兼容性能。

7.2 智能电磁兼容设计

未来，固态继电器将集成智能电磁兼容管理功能，通过主动调整开关策略来适应不同的电磁环境。例如，在电磁敏感区域自动降低开关速度，减少干扰发射；在强干扰环境下自动启用滤波器，提升抗扰能力。

7.3 系统级电磁兼容优化

高登电气正致力于从系统级视角优化电磁兼容设计，通过与下游客户的协同研发，实现整机系统的电磁兼容性能优化。这种系统级优化方法，将帮助客户更快通过电磁兼容认证，缩短产品上市周期。

八、结语

电磁兼容性是固态继电器在现代复杂电磁环境中可靠运行的基础保障。高登电气凭借“三重抗扰防护网”技术、严苛的测试验证体系以及丰富的应用经验，在固态继电器的电磁兼容性设计领域构筑了核心技术优势。

从电路级的RC吸收与浪涌保护，到结构级的屏蔽设计与布局优化，再到系统级的整体协同——高登电气正以全方位的电磁兼容性工程实践，为半导体制造、医疗设备、新能源充电、航天军工等高端应用领域提供稳定可靠的电力控制解决方案。

在智能制造与工业物联网快速发展的今天，电磁环境将愈发复杂，固态继电器的电磁兼容性设计将面临更高要求。高登电气将持续深化电磁兼容性技术研究，以更先进的产品为客户创造更大价值。

第二篇：固态继电器的封装技术创新与散热优化

一、引言

在电力电子器件领域，封装技术不仅是产品形态的体现，更是决定器件性能、可靠性和成本的关键因素。对于固态继电器而言，封装直接影响散热效率、环境适应性、安装便利性以及使用寿命。随着下游设备向小型化、高功率密度方向发展，固态继电器的封装技术正经历深刻变革。

美国高登电气集团凭借其在封装结构领域的持续创新，开发了GSH翻盖款、SAH31壳体等一系列专利设计，并通过4mm加厚镀镍紫铜底板技术，重新定义了固态继电器的散热性能标准。本文将从封装结构设计、散热技术、材料应用、制造工艺四个维度，系统解析固态继电器的封装技术创新。

二、封装结构的演进

2.1 传统封装形式的局限性

传统的固态继电器封装主要采用一体式注塑壳体，存在以下局限性：

• 散热能力有限：塑料壳体的导热系数低，热量主要通过金属底板导出，散热路径单一

• 维护不便：一体式结构使得内部元器件难以检修，故障时需整体更换

• 空间利用率低：传统封装体积较大，难以适应设备小型化趋势

• 环境适应性弱：密封性不足，粉尘和湿气容易侵入内部

2.2 高登电气的封装创新

GSH翻盖款固态继电器：高登电气研发的GSH翻盖款固态继电器（外观设计专利号：CN309358197S），采用创新的翻盖式壳体结构，实现了以下突破：

• 便捷维护：翻盖设计使得内部元器件可快速检修，无需整体更换

• 优化散热：独特的壳体形状优化了内部空间布局，提升了空气流通效率

• 高防护等级：翻盖密封设计有效抵御粉尘与湿气侵入

• 紧凑体积：相比传统产品体积缩小1/3，节省安装空间

SAH31壳体专利：高登电气同期申请的SAH31固态继电器壳体专利（专利号：CN309232510S），采用独特的外部形状设计，进一步优化了散热效率和安装便利性。

三、散热技术的突破

3.1 热传导路径的优化

固态继电器的热量主要来自功率半导体的导通损耗，需要通过高效的散热路径将热量导出。传统的散热路径为：芯片 → 焊层 → 绝缘基板 → 底板 → 散热器。

高登电气通过以下措施优化热传导路径：

4mm加厚镀镍紫铜底板技术：高登电气打破行业2mm常规底板厚度标准，采用4mm加厚镀镍紫铜底板，散热效率提升50%。紫铜的导热系数约400W/m·K，是铝的1.6倍，4mm厚度提供了更大的热容，可有效吸收瞬态热量。镀镍处理确保表面平整度，消除局部热点。

直接接合铜技术：采用IXYS半导体与直接接合铜技术，相较标准元件提供更优的散热特性。DBC技术将铜层直接接合在陶瓷基板上，消除了中间层的热阻，实现了高效的导热路径。

3.2 热扩散的优化设计

除了热传导路径的优化，高登电气还通过以下设计提升热扩散效率：

• 大面积铜箔设计：PCB板采用大面积铜箔，增强热扩散能力

• 导热灌封材料：选用高导热系数的环氧树脂灌封材料，填充内部空隙，形成立体导热网络

• 优化的芯片布局：将发热量大的芯片分散布置，避免局部热点

3.3 散热方案的适配

根据不同的电流等级和应用场景，高登电气提供多样化的散热方案建议：

四、材料创新与应用

4.1 基板材料的升级

高登电气在高功率、高可靠性产品中采用DBC基板，实现了优异的导热性能与电气绝缘性能的平衡。

4.2 灌封材料的优化

灌封材料不仅提供电气绝缘和机械保护，还参与热传导。高登电气选用以下高性能灌封材料：

• 高导热环氧树脂：导热系数1.5-3.0 W/m·K，是普通灌封材料的3-5倍

• 阻燃等级UL94 V-0：满足消防安全要求

• 低收缩率：固化过程中收缩率低，避免内部应力

• 耐高温：长期工作温度可达150℃

4.3 外壳材料的创新

高登电气的壳体采用阻燃工程塑料，具备以下特性：

• UL94 V-0阻燃等级：确保消防安全

• 高机械强度：抗冲击、抗振动

• 耐化学腐蚀：抵御工业环境中的腐蚀性气体

• 尺寸稳定性：在宽温度范围内保持尺寸稳定

五、制造工艺的精进

5.1 自动化生产线

高登电气配备了国际顶尖的生产与检测设备体系：

• 精密封装设备：确保芯片贴装精度与焊接质量

• 全自动元器件贴装线：实现元器件的精准贴装，降低人为操作误差

• 4mm镀镍紫铜底板专用加工设备：确保底板的尺寸精度与表面平整度

5.2 焊接工艺优化

• 真空回流焊：在真空环境下进行焊接，消除焊接空洞，降低热阻

• 精确温度曲线控制：确保焊接质量的同时，避免热应力损伤

• AOI自动光学检测：100%检测焊接质量，确保无虚焊、短路

5.3 灌封工艺控制

• 真空灌封：在真空环境下灌封，消除气泡，确保绝缘性能

• 精确计量：精确控制灌封材料配比，确保性能一致性

• 固化曲线优化：精确控制固化温度和时间，确保材料性能充分释放

六、封装技术对产品性能的影响

6.1 对可靠性的影响

高登电气的4mm加厚底板设计将产品故障率从行业平均的5%降至0.01%，充分证明了封装技术对可靠性的巨大影响。

6.2 对散热性能的影响

6.3 对环境适应性的影响

• 防水防尘：密封设计可达到IP67防护等级，适用于潮湿、粉尘环境

• 耐腐蚀：镀镍处理可抵御腐蚀性气体，适用于化工、锂电池生产等场景

• 抗振动：灌封固化后形成整体结构，抗振动能力显著提升

七、未来发展趋势

7.1 小型化与高功率密度

随着下游设备的小型化趋势，固态继电器的封装正向更小的体积、更高的功率密度方向发展。高登电气的翻盖式设计与超薄封装工艺，已实现体积较行业平均缩小1/3，物流运输效率提升25%，仓储成本降低20%。

7.2 模块化与集成化

未来，固态继电器将向模块化、集成化方向发展，将多个功率开关、驱动电路、保护功能集成在一个封装内，简化系统设计，提升整体可靠性。

7.3 智能封装

智能封装技术将传感器、通信接口集成在封装内部，实现温度监测、电流监测、故障诊断等智能功能，将固态继电器从执行元件升级为智能节点。

7.4 极端环境适配封装

针对航天、深空探测、极地装备等极端环境应用，高登电气已启动-60℃超低温适配技术研发，并持续升级抗辐射技术，拓展封装技术的能力边界。

八、结语

封装技术是固态继电器性能实现的关键载体。高登电气凭借GSH翻盖款、SAH31壳体等一系列专利设计，以及4mm加厚镀镍紫铜底板、DBC直接接合铜等核心技术，在封装结构、散热优化、材料应用、制造工艺等领域构筑了系统性优势。

从散热效率提升50%到故障率降至0.01%，从体积缩小1/3到物流效率提升25%——这些数字背后，是高登电气在封装技术领域的持续创新与深厚积淀。未来，高登电气将继续深化封装技术研究，为半导体制造、新能源、航天等战略新兴产业提供更可靠、更高效、更紧凑的固态继电器产品。

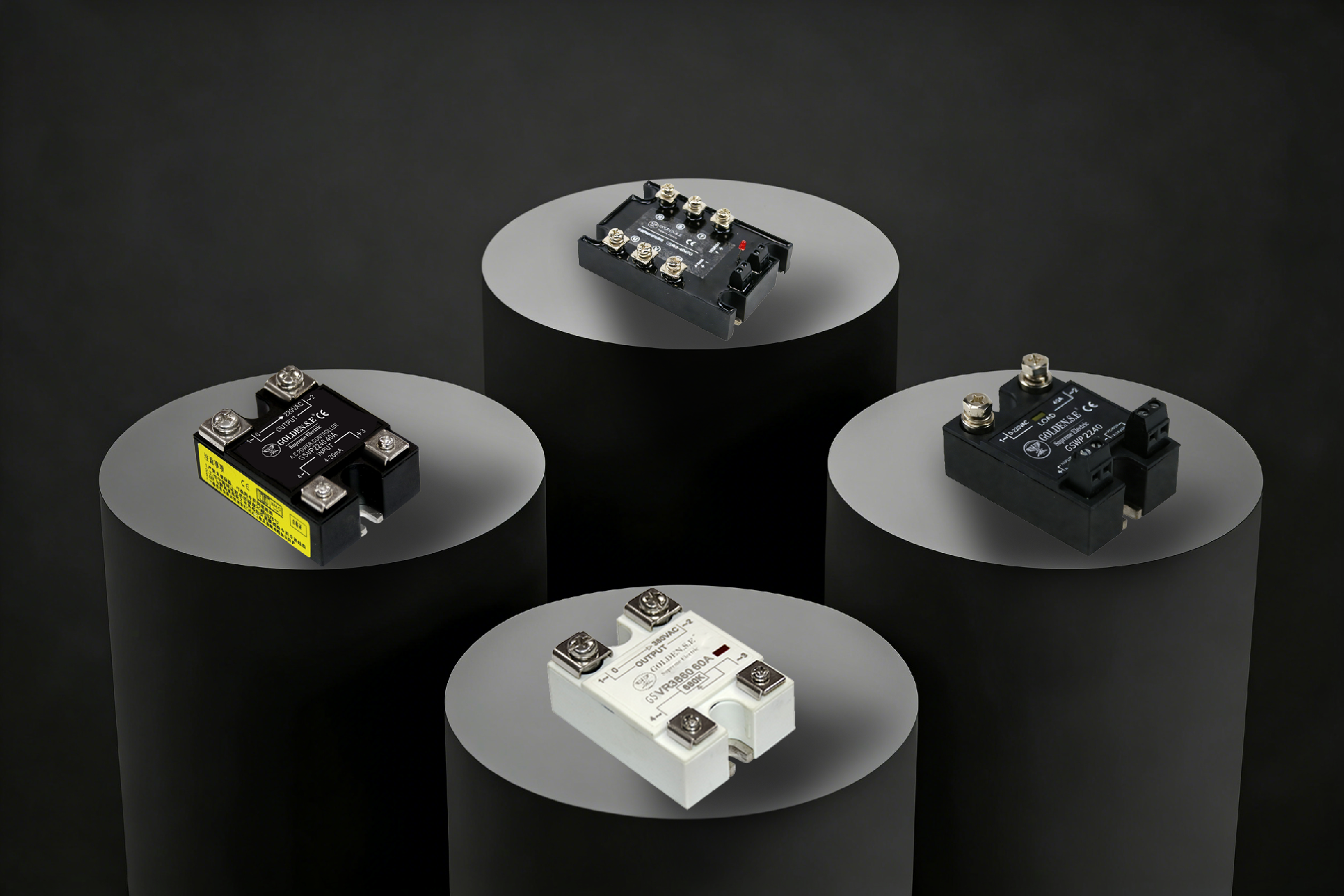

第三篇：固态继电器的智能调压调功技术与精准控制

一、引言

在工业加热、温度控制、电机调速等应用场景中，精确的功率调节是保证工艺质量和设备效率的关键。传统的电力调节方式——如电磁接触器的通断控制，存在响应慢、精度低、冲击大等问题，难以满足现代工业对精密控制的需求。

固态继电器的调压调功技术，通过电子方式实现对负载功率的连续调节，为工业加热和电机控制提供了全新的解决方案。美国高登电气集团凭借其智能混合触发调压调功技术，实现了过零触发与随机相位触发的自动切换，温度控制精度可达±0.05℃，远超行业平均水平。本文将从技术原理、控制模式、应用实践、优化策略四个维度，系统解析固态继电器的智能调压调功技术。

二、调压调功技术原理

2.1 调压控制

调压控制（Phase Angle Control）通过对交流电压波形的每个半波进行相位角调节，实现对负载功率的连续控制。其工作原理是：在每个半波周期内，控制功率半导体在特定相位角导通，通过改变导通角的大小来调节输出功率。

技术特点：

• 连续调节：输出功率可在0-100%之间连续调节

• 响应速度快：毫秒级响应，适用于需要快速响应的场合

• 谐波干扰：非过零点导通会产生谐波，需搭配滤波器使用

• 适用范围：适合需要精确功率调节的场景，如加热器、电机软启动

2.2 调功控制

调功控制（Power Regulation Control）通过对完整周波进行通断控制，实现对负载功率的调节。其工作原理是：在固定时间周期内，控制功率半导体在若干个完整周波内导通，在剩余周波内关断，通过调整导通周波数与总周波数的比例来调节输出功率。

技术特点：

• 过零导通：始终在电压过零点导通，谐波干扰极小

• 功率调节不连续：输出功率呈离散变化

• 响应速度较慢：受周波周期限制，响应速度较调压控制慢

• 适用范围：适合对谐波敏感但对响应速度要求不高的场合

2.3 混合触发技术

高登电气的智能混合触发调压调功技术，结合了调压控制和调功控制的优势，实现过零触发与随机相位触发的自动切换：

• 启动阶段：采用调压控制模式，实现快速响应

• 稳态阶段：切换至调功控制模式，降低谐波干扰

• 瞬态变化：自动识别温度变化趋势，动态调整控制策略

该技术已获得美国发明专利认证，是高登电气在控制算法领域的核心技术壁垒。

三、智能控制模式

3.1 恒电压控制

恒电压控制模式下，控制器根据设定电压值与实际电压值的偏差，自动调整输出功率，使负载电压保持恒定。

应用场景：对电压稳定性要求高的设备，如精密加热器、光源调节

控制精度：电压稳定度可达±0.5%

3.2 恒电流控制

恒电流控制模式下，控制器根据设定电流值与实际电流值的偏差，自动调整输出功率，使负载电流保持恒定。

应用场景：对电流稳定性要求高的设备，如电镀电源、电解设备

控制精度：电流稳定度可达±0.5%

3.3 恒功率控制

恒功率控制模式下，控制器根据设定功率值与实际功率值（电压×电流）的偏差，自动调整输出功率，使负载功率保持恒定。

应用场景：对功率稳定性要求高的设备，如加热炉、干燥设备

控制精度：功率稳定度可达±1%

3.4 PID温度控制

PID温度控制是目前工业加热领域应用最广泛的控制方式。控制器根据设定温度与实际温度的偏差，通过比例、积分、微分运算，计算出所需的输出功率，实现精确的温度控制。

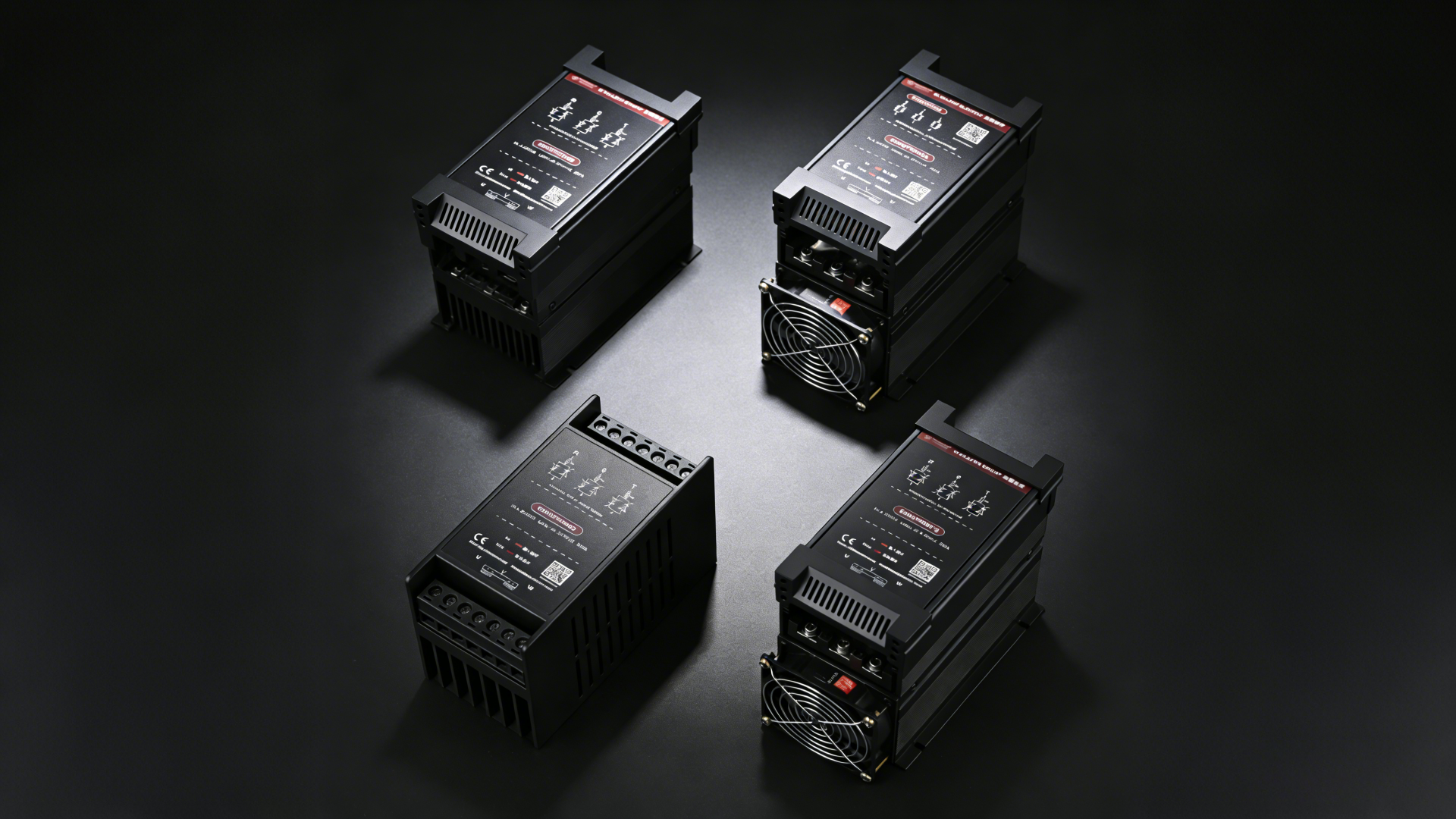

高登电气的智能数显电力调整器内置PID控制算法，支持以下功能：

• 自整定功能：自动计算最优PID参数，简化调试过程

• 模糊PID：根据温度变化趋势动态调整PID参数，提升控制精度

• 温度控制精度：可达±0.05℃，远超行业±0.5℃的平均水平

3.5 软启动与软关断

软启动功能在设备启动时逐步增加输出功率，避免启动冲击；软关断功能在设备停机时逐步减小输出功率，避免停机冲击。

应用价值：

• 延长加热元件寿命

• 减少对电网的冲击

• 避免机械冲击

四、关键技术指标

4.1 控制精度

控制精度是调压调功技术的核心指标，决定了最终工艺质量：

4.2 响应速度

响应速度决定了系统对设定变化或干扰的应对能力：

4.3 谐波抑制

高登电气的调功控制模式由于采用过零导通技术，谐波干扰极低；调压控制模式则通过内置滤波器和优化触发策略，将谐波含量控制在符合国际标准的范围内。

五、应用实践

5.1 快速退火炉：±0.1℃的温度控制

应用场景：快速退火炉是晶圆制造中的关键设备，需要在极短时间内将晶圆加热至指定温度并迅速冷却。

技术挑战：退火工艺要求毫秒级的加热响应速度和±0.1℃的温度控制精度。

高登解决方案：采用精确相位角控制技术，实现加热功率的毫秒级连续调节；同时搭载零电压切换技术，在电压过零点完成开关动作，有效抑制浪涌电流。

实战成效：温度控制精度达到±0.1℃，晶圆退火工艺的均匀一致性得到充分保障。

5.2 单晶炉：±0.5℃的控温精度

应用场景：单晶炉是半导体产业链上游的核心设备，用于生长单晶硅棒。

技术挑战：在拉晶过程中，熔硅温度的控制精度直接影响单晶硅的电阻率均匀性和晶体完整性。

高登解决方案：采用大功率交流固态继电器，搭载零电压开启、零电流关断技术，在交流电压过零点处完成开关动作，有效规避涌流冲击。配合分段式功率调节模式，实现±0.5℃的温度控制精度。

5.3 锂电涂布机：±1℃的温度波动控制

应用场景：涂布机是锂电池正负极片制备的核心设备，干燥段的温度均匀性直接影响极片质量。

技术挑战：加热系统需要在宽幅基材上保持温度均匀性，同时要避免电磁干扰影响周边敏感设备。

高登解决方案：采用调压型固态继电器，通过相位角控制实现加热功率的精确调节，将温度波动控制在±1℃以内。

5.4 光伏逆变器测试：高效可靠的老化测试

应用场景：光伏逆变器出厂前需要进行老化测试，确保产品在长期运行中的可靠性。

技术挑战：老化测试需要长时间连续运行，对控制器的可靠性和稳定性要求极高。

高登解决方案：采用智能数显电力调整器，支持移相、周波控制及软启动功能，为逆变器老化测试提供稳定可靠的电源。

六、选型与优化策略

6.1 控制模式选择

6.2 功率规格选择

调压调功控制器的功率规格应根据负载的实际功率需求确定，建议按以下原则选型：

• 电阻性负载：按负载额定功率的1.2-1.5倍选择

• 电感性负载：按负载额定功率的1.5-2倍选择

• 考虑环境温度：环境温度高时需降额使用

6.3 PID参数整定

PID参数整定是影响温度控制精度的关键环节。高登电力的智能数显电力调整器具备自整定功能，可自动计算最优PID参数，大幅简化调试过程。

手动整定建议：

• 比例带（P）：先设置较大值，逐步减小，直至系统出现振荡

• 积分时间（I）：设置约为比例带的2-3倍

• 微分时间（D）：设置为积分时间的1/4-1/3

6.4 通信与监控

高登电气的智能数显电力调整器支持485通讯接口，可实现与上位机的实时通信，支持以下功能：

• 参数设置：远程设置控制参数

• 状态监测：实时监测输出电压、电流、功率、温度等参数

• 故障报警：过流、过温、缺相等故障自动报警

• 数据记录：记录运行数据，支持趋势分析

七、未来发展趋势

7.1 AI驱动的智能控制

高登电气计划搭建AI驱动的定制化设计系统，通过机器学习算法分析历史运行数据，自动优化控制参数，实现更高精度的温度控制和更低的能耗。

7.2 基于宽禁带材料的高频控制

碳化硅、氮化镓等宽禁带材料具有更高的开关速度和更低的开关损耗，将推动调压调功技术向更高频率、更高精度方向发展。

7.3 无线监控与云平台

未来的智能调压调功控制器将支持无线通信，可将运行数据上传至云平台，实现远程监控、数据分析、预测性维护等功能。

八、结语

智能调压调功技术是固态继电器从执行元件向智能节点演进的重要方向。高登电气凭借其智能混合触发调压调功技术，实现了过零触发与随机相位触发的自动切换，温度控制精度可达±0.05℃，远超行业平均水平。

从快速退火炉的±0.1℃精准控制，到单晶炉的±0.5℃稳定运行，再到锂电涂布机的±1℃温度均匀性——高登电气的智能调压调功技术，正在为半导体制造、新能源产业等高端领域提供精确、可靠、高效的电力控制解决方案。

随着AI技术、宽禁带材料、物联网等前沿技术的成熟，智能调压调功技术将迎来更广阔的发展空间。高登电气将持续深化技术创新，以更智能、更精确的产品，助力中国制造业的高质量发展。
