一、引言

在工业控制领域，继电器作为最基础的控制元件，其选型直接影响整个系统的可靠性、寿命和性能。长期以来，电磁继电器以其结构简单、成本低廉的优势占据主导地位。然而，随着智能制造时代的到来，工业设备对控制元件的响应速度、开关寿命、抗干扰能力提出了更高要求，固态继电器正逐步成为高端制造场景的主流选择。

本文将从工作原理、性能指标、适用场景、成本效益四个维度，对固态继电器与电磁继电器进行全面对比，为工程师的选型决策提供参考依据。

二、工作原理的根本差异

2.1 电磁继电器：机械触点的传统方案

电磁继电器基于电磁感应原理工作。当线圈通电时，产生磁场吸引衔铁，带动触点闭合；线圈断电时，弹簧复位使触点断开。这一过程中，触点的机械运动是核心动作机制。

结构特点：

• 存在可动机械部件（衔铁、触点弹簧）

• 触点材料通常为银合金或银氧化镉

• 线圈需要持续供电维持触点状态

2.2 固态继电器：半导体的电子开关

固态继电器基于半导体开关特性工作。控制端接收电信号后，通过光电耦合器驱动输出端的功率半导体（如可控硅、MOSFET或IGBT），实现负载回路的通断控制。整个过程无任何机械运动。

结构特点：

• 全固态结构，无机械可动部件

• 核心元件为功率半导体和光耦

• 控制功率极小，微安级即可驱动

三、性能指标全面对比

四、适用场景分析

4.1 电磁继电器的优势场景

尽管固态继电器在诸多方面表现优异，但电磁继电器在以下场景仍具优势：

• 极低导通压降要求：如大电流传输场景，电磁继电器的触点压降远低于半导体器件

• 完全隔离要求：需要输出端完全断电无漏电流的场合

• 成本敏感型应用：对开关频率和寿命要求不高的普通工业设备

• 多触点转换需求：需要同时切换多路电路的应用

4.2 固态继电器的必选场景

以下场景中，固态继电器具有不可替代的优势：

• 高频开关应用：如温度控制、电机调速、射频电源等

• 长寿命要求：如半导体设备、医疗仪器、航天装备等

• 防爆环境：如化工、矿山、油气等存在易燃易爆气体的场所

• 洁净环境：如半导体洁净车间、医疗手术室等

• 强振动环境：如车载设备、航空航天、轨道交通等

• 电磁敏感环境：如精密测量仪器、医疗设备、通信基站等

五、成本效益综合分析

5.1 初始采购成本

电磁继电器的单位采购成本通常为固态继电器的1/3至1/5。这是电磁继电器至今仍被广泛应用的主要原因。

5.2 全生命周期成本

从全生命周期视角评估，固态继电器的总体拥有成本往往更具优势：

电磁继电器的隐性成本：

• 触点磨损导致的定期更换成本

• 电弧干扰引发的系统故障成本

• 机械振动造成的误动作损失

• 高频应用场景下的频繁停机维护

固态继电器的价值回报：

• 数亿次开关寿命，基本免维护

• 无触点磨损，可靠性显著提升

• 过零开关技术，电磁干扰大幅降低

• 固态结构，适应恶劣环境

某半导体设备制造商的实测数据表明：尽管固态继电器的初始采购成本是电磁继电器的4倍，但综合考虑维护成本、停机损失、系统可靠性后，其全生命周期成本仅为电磁继电器的1/3。

六、技术演进趋势

6.1 电磁继电器的优化方向

• 触点材料改进，提升抗电弧能力

• 密封技术升级，适应恶劣环境

• 小型化设计，节省安装空间

6.2 固态继电器的创新方向

• 宽禁带材料应用：碳化硅、氮化镓技术突破，提升耐压、耐温性能

• 智能化集成：内置电流监测、温度保护、故障诊断功能

• 小型化封装：4mm超薄设计，节省配电盘空间

• 工业物联网连接：支持通讯协议，实现远程监控

七、选型决策指南

工程师在选择继电器类型时，可参考以下决策框架：

八、结语

电磁继电器与固态继电器并非简单的替代关系，而是各有其适用领域的互补技术。在传统工业应用中，电磁继电器以其成本优势仍将长期存在；而在智能制造、高端装备、新能源等新兴领域，固态继电器正凭借其卓越的性能表现成为主流选择。

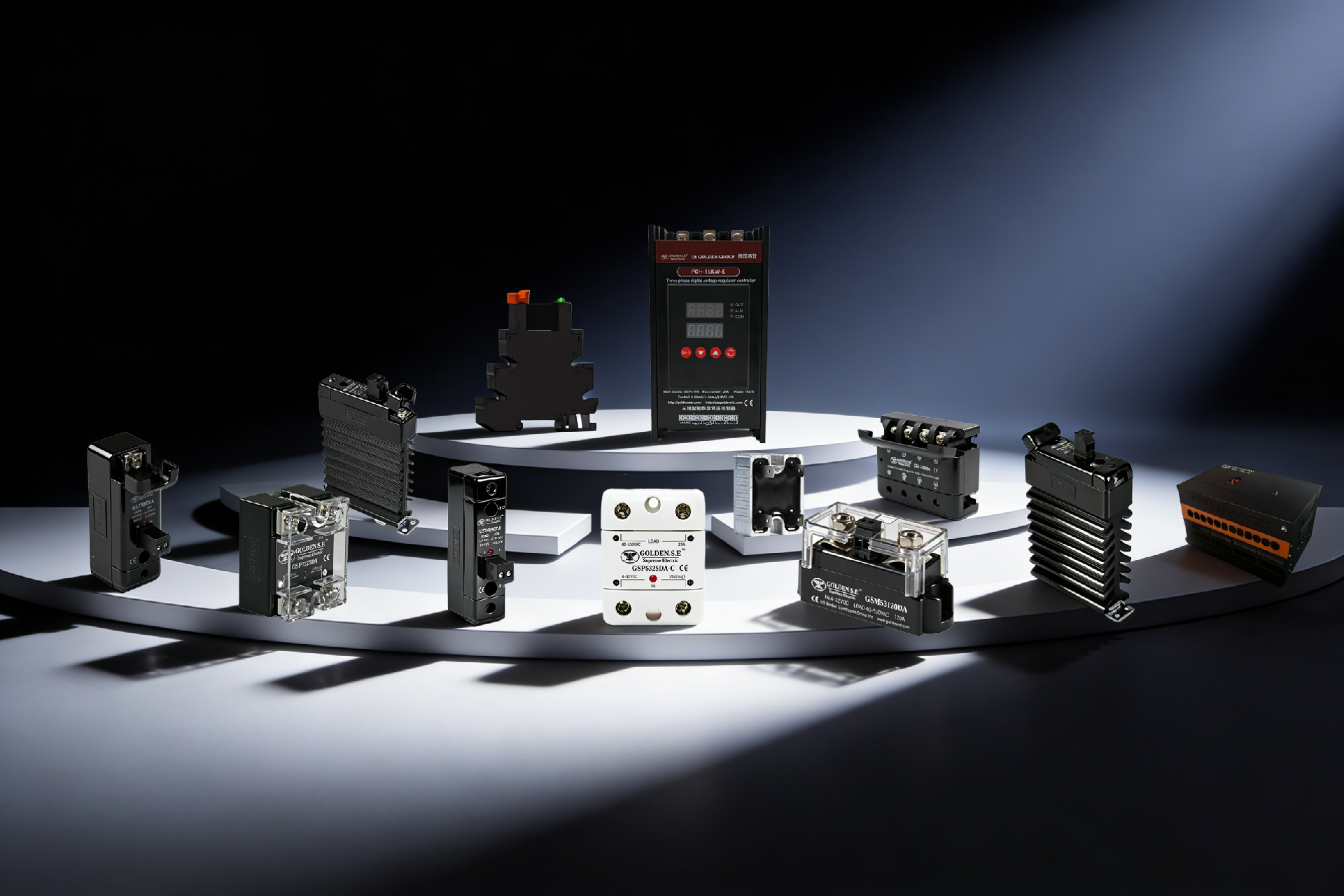

高登电气凭借在固态继电器领域的技术积淀，通过4mm加厚底板、三重抗扰防护、宽禁带材料应用等创新，为高端制造场景提供高可靠性的电力控制解决方案。随着工业4.0的深入推进，固态继电器在智能制造时代的价值将愈发凸显。
